o型橡膠密封圈變形檢測設備檢測橡膠件外觀方案

作者 : 安徽思普泰克發布時間 : 2020-02-29 瀏覽 : 215 次
注明：o型橡膠密封圈變形檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于100件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 毛刺、缺料、飛邊 60°環形正光檢測 可檢
注明：o型橡膠密封圈變形檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于100件(取決于產品送料速度)。

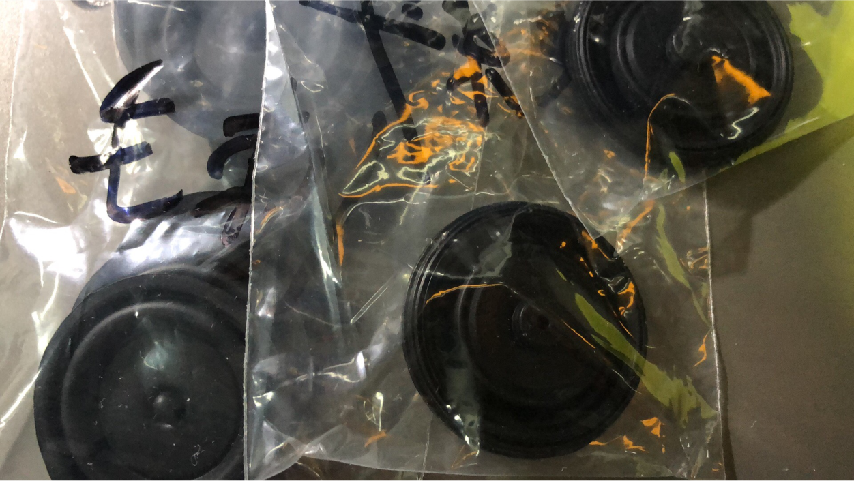

樣品圖：

樣品圖

二、設備組成及主要機構

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 1套
5 相機調節模組 SIPOTEK定制 1套
6 工業鏡頭 遠心高清光學工業鏡頭 1套
8 光源 定制光學自適應光源 1套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
9 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

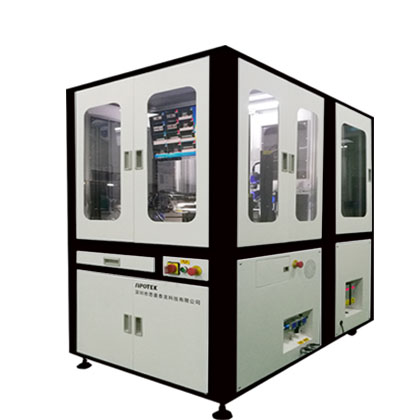

o型橡膠密封圈變形檢測設備外觀3D立體圖

o型橡膠密封圈變形檢測設備

三、樣件測試圖片:

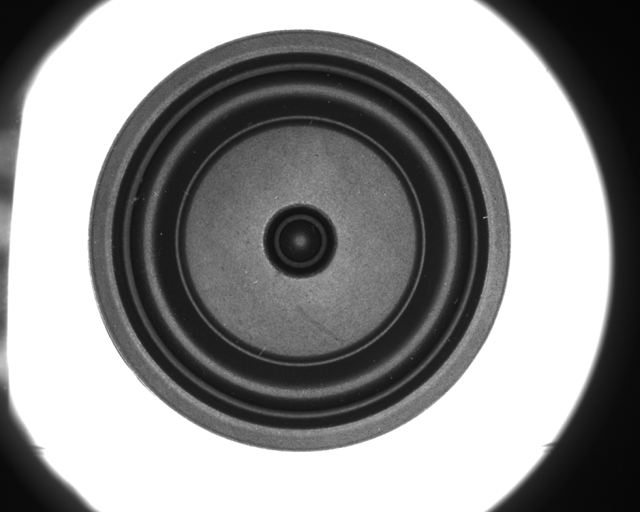

底部正光檢測原圖：

o型橡膠密封圈變形檢測設備

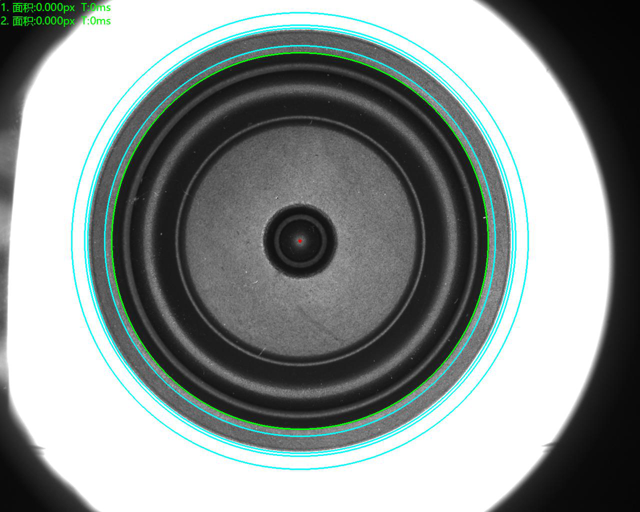

底部正光檢測良品分析圖：OK

o型橡膠密封圈變形檢測設備

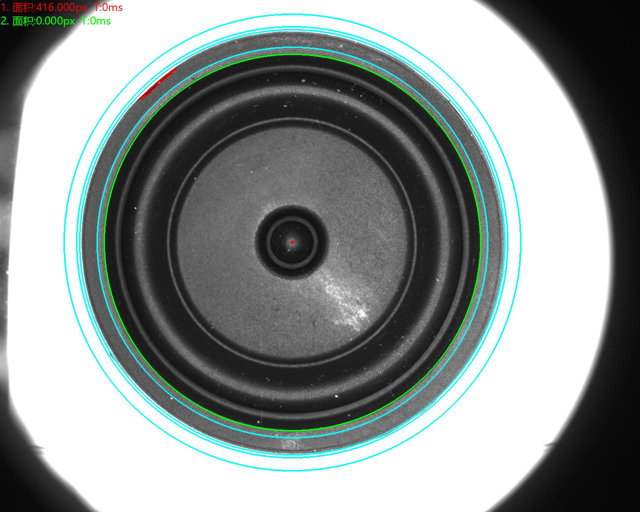

底部正光檢測不良品分析圖：NG         不良原因：毛刺      評估結果：可檢

o型橡膠密封圈變形檢測設備

底部正光檢測不良品分析圖：NG         不良原因：缺料      評估結果：可檢

o型橡膠密封圈變形檢測設備

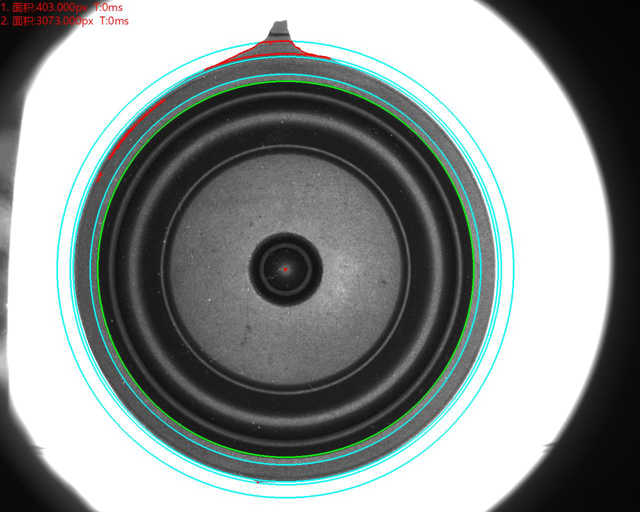

底部正光檢測不良品分析圖：NG         不良原因：飛邊      評估結果：可檢

o型橡膠密封圈變形檢測設備
